Как рассчитать объем землеройных работ при дорожном строительстве

Дорожное строительство – дорогостоящие проекты. Поэтому при их реализации важно точно рассчитать объемы работ, от которых зависит количество используемых стройматериалов, применяемой спецтехники, привлекаемого персонала и общие затраты.

Что входит в земляные работы

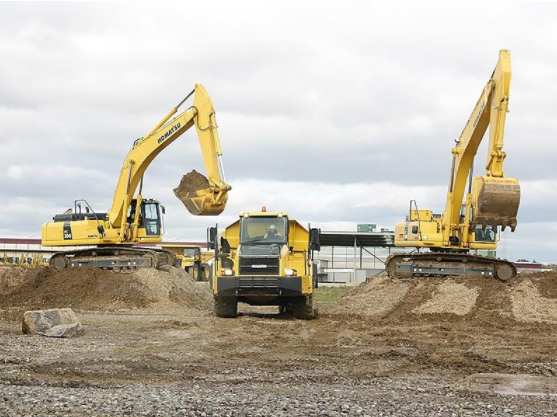

Земляные работы – один из этапов прокладки новой дороги. В них входит выравнивание рельефа поверхности и разработка котлованов. При выравнивании рельефа поверхности экскаваторы выполняют выемку грунта, его отсыпку и перемещение, а выполненную работу считают в м2. При разработке котлованов выполняют землеройные работы, а расчеты выполняют в м3. В рамках данной статьи мы рассмотрим только разработку котлованов при дорожном строительстве.

Как рассчитать объем землеройных работ

Любой котлован – это геометрическая фигура определенной формы. Для расчета объема грунта, требующего выемки, необходимо вычислить объем этой фигуры.

Котлован прямоугольной формы

Котлован прямоугольной формы с вертикальными стенками – это самый простой вариант. Его объем вычисляют по формуле:

V = b × L × h, где

V – объем котлована в м3,

b – ширина котлована в м,

L – длина котлована в м,

h – высота котлована в м.

Котлован прямоугольной формы с разной высотой стенок

Если котлован разрабатывать на склоне, то его стенки будут иметь разную высоту. В этом случае объем получившейся фигуры считают по формуле:

V = b × h + b × H 2 × L, где

h – высота меньшей стенки,

H – высота большей стенки,

b – ширина котлована,

L – длина котлована.

Котлован прямоугольной формы с откосами

Сечение такого котлована – трапеция. Самый простой способ высчитать его объем – использовать формулу площади трапеции:

S = a+b2 × h, где

a и b – основания трапеции, а h – ее высота. Тогда объем котлована вычисляют по формуле:

V = a+b2 × h × L, где

a – ширина котлована по дну,

b – ширина котлована по верху,

h – высота котлована,

L – длина котлована.

Котлован в форме многоугольника с откосами

Чтобы вычислить объем такой сложной фигуры, ее можно разбить на несколько простых, а затем просуммировать результат. Но общая формула есть и для этого случая:

V = (F1 + F2 + Fср) × h6, где

F1 – площадь дна котлована,

F2 – площадь котлована по верху,

Fср – площадь котлована на середине его высоты,

h – высота котлована.

Н3: Круглый котлован без откосов

Посчитать объем такого котлована достаточно просто, используя формулу площади круга:

V = Sкр × h = × r2 × h, где

r – радиус котлована,

h – высота котлована,

– постоянная величина, равная 3,14.

Н3: Круглый котлован с откосами

В этом случае объем получившейся фигуры считают по следующей формуле:

V = (R2 + r2 + R × r) × h3, где

R – радиус котлована по верху,

r – радиус котлована по низу,

h – высота котлована.

Мы привели наиболее распространенные ситуации и формулы для расчета землеройных работ. Но при строительстве дорог встречаются и более сложные случаи. Например, на участках кривых малого радиуса с устройством виражей. Для них точные расчеты выполняют по более сложным и специфичным формулам.
